金剛石近年在半導體行業嶄露頭角，成為行業焦點。為實現去碳 化，行業力求更先進的半導體技術，氮化鎵和碳化硅等材料的突破已助力行業超越硅的局限，廣泛應用于可再生能源、電動汽車等減碳技術。金剛石作為新興半導體材料，其硬度與亮度舉世聞名，曾主要用于珠寶，現其特性在半導體領域展現巨大潛力，備受關注。

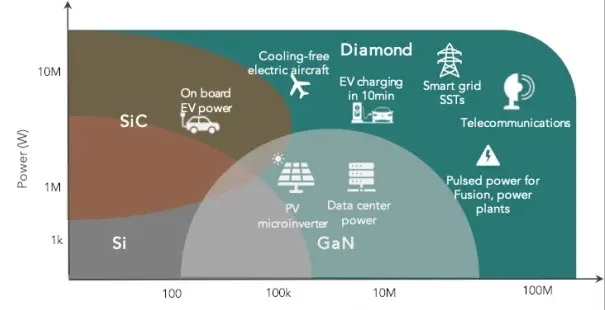

金剛石芯片的優勢：金剛石作為半導體材料，具有三大優勢：出色的熱管理、成本/效率優化及環保減排。其電阻率隨溫度升高而降低，因此在150℃下性能更佳，無需復雜冷卻系統。金剛石散熱性能卓越，制成的轉換器輕小高效。在電動汽車等應用中，金剛石能顯著降低成本、提高效率，并減少體積和重量。與碳化硅相比，金剛石芯片成本更低、能效更高、體積更小，且熱管理更佳。金剛石將在電動汽車等節能領域發揮重要作用，市場潛力巨大。
金剛石絕緣性極高，其擊穿電場強度達10 MV/cm，遠超過硅、SiC和GaN。其導熱性優異，適用于5G元件散熱，確保穩定運行。金剛石襯底與氮化鎵或碳化硅結合，可制造高效能功率器件，廣泛應用于電動汽車、可再生能源等領域。作為優質散熱器，金剛石襯底延長設備壽命，提高可靠性。隨著清潔能源和汽車電氣化的推進，金剛石襯底將發揮關鍵作用。2023年金剛石半導體基材市場價值1.51億美元，預計至2030年將達3.42億美元，亞太地區將主導市場。

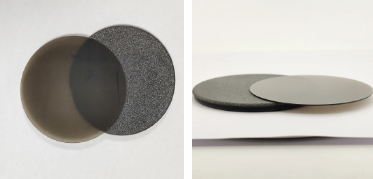

金剛石芯片的挑戰：高性能半導體材料雖優越，但面臨成本高昂和金剛石晶片尺寸小等限制。碳化硅成本是硅的30-40倍，氮化鎵更是高達650-1300倍，金剛石材料價格更是硅的10,000倍。為突破這些局限，多家公司正致力于金剛石量產技術。日本佐賀大學與Orbray成功制造2英寸金剛石功率半導體，美國Diamond Foundry則制造出直徑約4英寸的單晶鉆石晶圓。法國Diamfab公司也在金剛石芯片技術上取得進展，今年3月獲得870萬歐元首輪融資，由Asterion Ventures、法國政府等投資者支持。Diamfab由法國國家科學研究中心（CNRS）的奈爾研究所衍生，由兩位納米電子學博士和研究人員創辦。

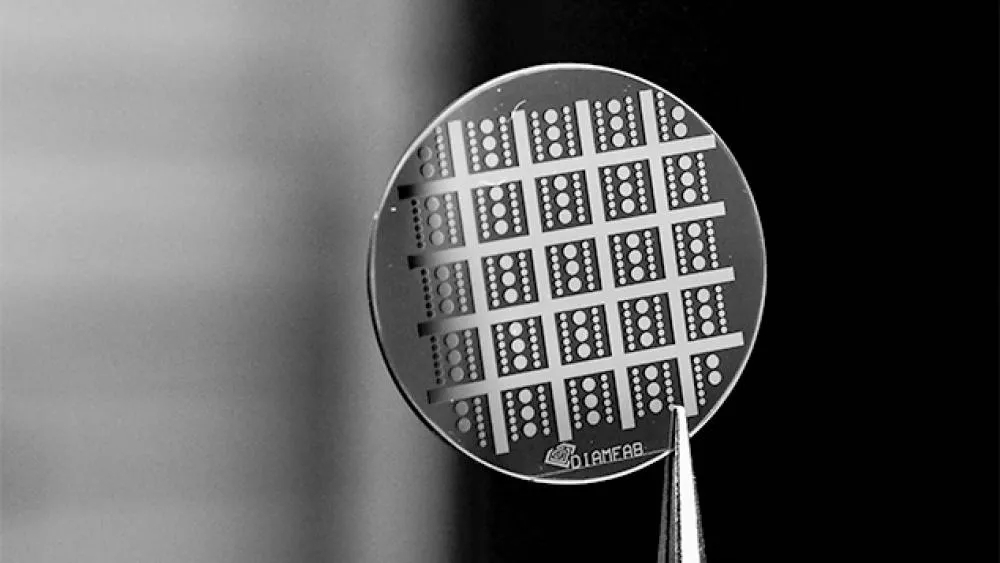

Diamfab在金剛石外延和摻雜技術上取得突破，擁有四項專利，專注于金剛石層生長、摻雜及電子元件設計。首輪融資將助力其建立試驗生產線，加速金剛石半導體技術的工業化進程。Diamfab的金剛石技術實現高電流密度和擊穿電場，超越SiC等現有材料，計劃2025年實現4英寸晶圓生產。CEO Gauthier Chicot強調與合作伙伴的合作及減少半導體碳足跡的重要性。另一初創公司Advent Diamond專注于金剛石半導體量產，是唯一能在基底上生長單晶摻磷金剛石的公司，實現了n型半導體的制造，并在大面積生長摻硼金剛石層上取得進展，具備全面的元件設計、制造和表征能力。
Advent Diamond研發金剛石輻射探測器，為國防、商業和科學市場帶來變革。探測器通過摻雜和本征金剛石層展現卓越性能，適用于多種輻射。面臨晶片尺寸和缺陷挑戰，但獲機構資助推動技術發展。致力于金剛石半導體性能創新，推動電氣化、電信和量子領域發展。Akhan Semiconductor利用低溫技術打破金剛石使用限制，成功創建n型金剛石材料，并開發Miraj Diamond平臺。結合CMOS硅與金剛石基板制成300毫米晶圓。今年成立新公司Diamond Quanta，專注半導體領域。其“統一金剛石框架”技術將金剛石轉變?yōu)楦咝阅馨雽?dǎo)體，有望重定義性能標準，滿足現代行業需求。
盡管國內金剛石產量高，但在功能性應用及材料開發上仍滯后。西安電子科技大學蕪湖研究院副院長王東指出，國內金剛石產業大而不強，在高端領域落后。在CVD金剛石研究上，美、歐、日領先，我國原創研究少。盡管全球在金剛石量產商用上均有挑戰，但金剛石材料的優異特性有望在未來推動半導體材料領域取得重要進展。
