       金剛石在所有已知的半導體中，以其卓越的品質因數顯著超越傳統的半導體硅，為下一代電子設備提供了極具潛力的材料選擇。然而，要將金剛石應用于集成電路的制造，必須開發出具備n溝道和p溝道導電性的金剛石互補金屬氧化物半導體（CMOS）器件，這與我們?yōu)榘雽w硅所建立的器件構造原理如出一轍。遺憾的是，由于n型溝道金屬氧化物半導體場效應晶體管（MOSFET）的技術難題，金剛石CMOS的研發一直未能取得突破。

       近日，日本國立材料科學研究所（NIMS）的科研人員取得了突破性進展。他們基于步進流成核模式，成功制造出了具有原子級平坦表面的電子級磷摻雜n型金剛石外延層，并展示了n溝道金剛石MOSFET。這一n型金剛石MOSFET在573 K時，展現出了高達約150 cm2/V·s的場效應遷移率，這一數值在所有基于寬帶隙半導體的n溝道MOSFET中位居榜首。這一重大成果不僅有助于推動金剛石CMOS集成電路的研發，更為開發節能且高可靠性的電子器件、集成自旋電子學和極端傳感器等領域開辟了新的道路，尤其是在惡劣環境下需要高功率電子器件的應用中，展現了巨大的潛力。

圖文導讀

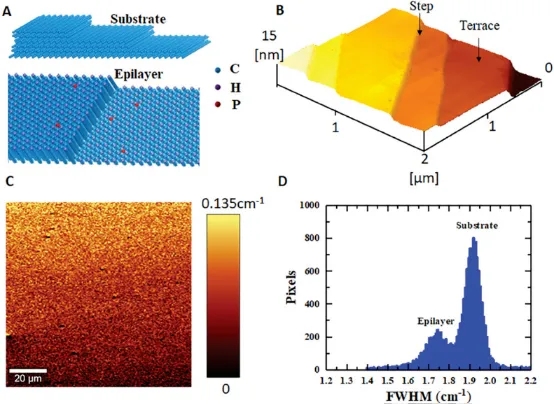

圖1. 高品質輕摻磷 n 型金剛石外延層。

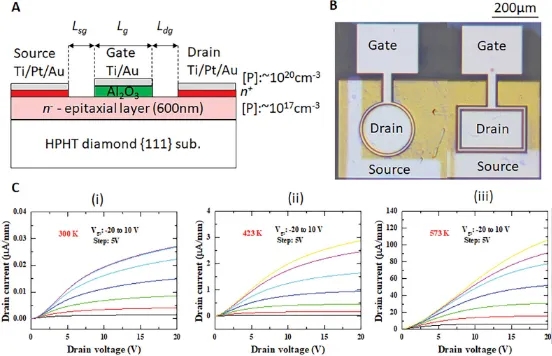

圖2. 基于磷摻雜 n 型金剛石的 MOSFET 以及溫度高達 573 K 時的電氣特性。

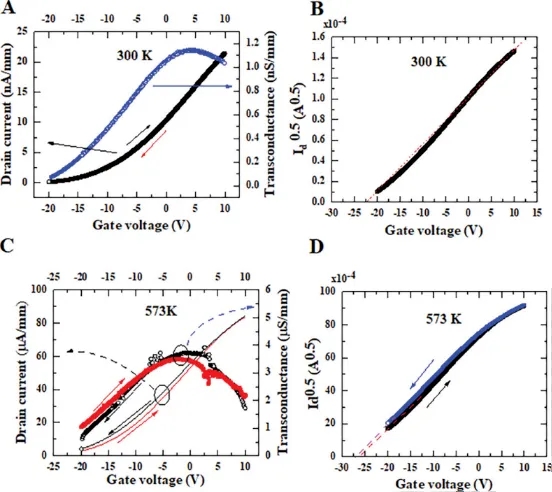

圖3. n 溝道金剛石 MOSFET 的傳輸特性。

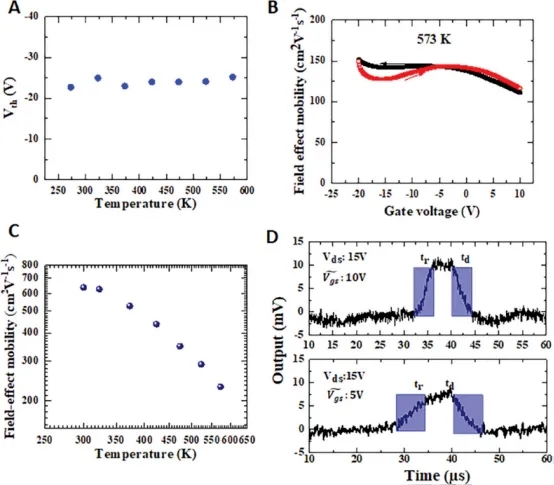

圖4. 實驗和理論場效應電子遷移率。

結論：

1. NIMS研究團隊開發出世界上第一個n溝道金剛石MOSFET（金屬氧化物半導體場效應晶體管）。所開發的n溝道金剛石MOSFET為面向惡劣環境應用的CMOS（互補金屬氧化物半導體：計算機芯片中最流行的技術之一）集成電路以及金剛石電力電子器件的發展邁出了關鍵一步。

2. 半導體金剛石具有5.5eV的超寬帶隙能量、高載流子遷移率、高導熱率等優異的物理特性，在環境等極端環境條件下具有高性能、高可靠性的應用前景高溫和高輻射水平（例如，靠近核反應堆堆芯）。通過使用金剛石電子器件，不僅可以減輕傳統半導體的熱管理需求，而且這些設備也更加節能，并且可以承受更高的擊穿電壓和惡劣的環境。另一方面，隨著金剛石生長技術、電力電子學、自旋電子學以及可在高溫和強輻射條件下工作的微機電系統（MEMS）傳感器的發展，對基于金剛石CMOS器件的外圍電路的需求不斷增加。一體化。對于 CMOS 集成電路的制造，與傳統硅電子器件一樣，需要 p 型和 n 型溝道 MOSFET。然而，n 溝道金剛石 MOSFET 尚未開發出來。

3. NIMS研究小組開發了一種通過在金剛石中摻雜低濃度磷來生長高質量單晶n型金剛石半導體的技術，該半導體在原子水平上具有光滑平坦的平臺。利用該技術，該團隊在世界上首次成功制造了n溝道金剛石MOSFET。該MOSFET主要由一個n溝道金剛石半導體層和另一個摻雜高濃度磷的金剛石層組成。后者金剛石層的使用顯著降低了源極和漏極接觸電阻。該團隊證實所制造的金剛石 MOSFET 實際上具有 N 溝道晶體管的功能。此外，該團隊還驗證了 MOSFET 優異的高溫性能，其場效應遷移率（晶體管的重要性能指標）在 300°C 時約為 150 cm2 /V?sec。

4. 這些成果預計將促進 CMOS 集成電路的開發，用于制造惡劣環境下的節能電力電子器件、自旋電子器件和（MEMS）傳感器。
