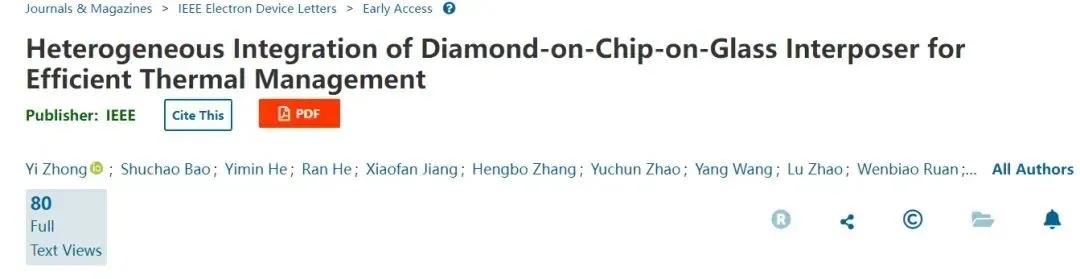

       近日，廈門大學電子科學與技術學院于大全、鐘毅老師團隊與華為、廈門云天團隊合作，在先進封裝玻璃轉接板集成芯片-金剛石散熱技術領域取得突破性進展，相關成果以“Heterogeneous Integration of Diamond-on-Chip-on-Glass Interposer for Efficient Thermal Management”為題發表在微電子器件封裝制造領域的國際權威期刊IEEE Electron Device Letters上，并被選為當期封面文章（Front cover）及編輯精選文章（Editors’ Picks）。

       隨著AI技術的飛速發展及其對算力的巨大需求，2.5D 及3D封裝技術受到越來越多的關注。相比于硅轉接板，采用玻璃轉接板的2.5D封裝具有一下優勢：1）優良的高頻電學特性；2）大尺寸超薄玻璃襯底易于獲?。?）工藝流程簡單，無需制作通孔側壁絕緣層；4）大尺寸襯底和簡化工藝流程帶來的低成本優勢。另一方面，無論是采用硅轉接板還是玻璃轉接板的2.5D封裝，以及多個有源芯片堆疊的3D集成，其更大的集成密度和功率密度對芯片熱管理提出了嚴峻的挑戰。目前的冷卻技術主要依賴于熱通孔、均熱板、強制空氣或液體冷卻，這些封裝級或者板級的散熱技術造成了更大的外形尺寸和顯著的能源消耗。

      金剛石具有極高的各向同性熱電導率（1000-2200 W/(mK)），作為散熱器具有廣闊的前景。目前金剛石的人工合成受限于5英寸圓片，導致其與半導體襯底的晶圓級集成僅限于尺寸較小的III-V族半導體及化合物半導體（GaN、SiC）等；此外，人造金剛石的生長溫度超過400℃，極易對芯片造成破壞。芯片級集成可規避圓片尺寸小、生長溫度高的問題。然而，傳統的芯片鍵合技術，例如焊接和銀燒結，通常會引入較厚的焊接層，進而導致較大的界面熱阻。當前亟需一種低溫、低應力、低界面熱阻的芯片級金剛石集成工藝。

圖文導讀

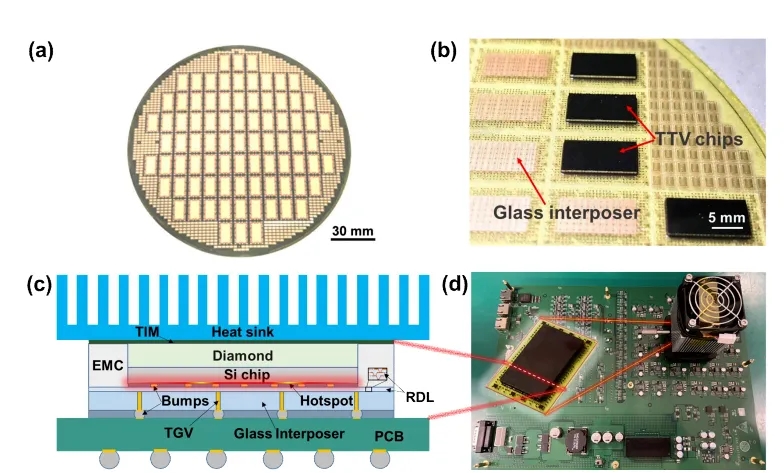

圖1. (a)用于金剛石/芯片封裝的帶有玻璃通孔(TGV)和再分配層(RDLs)的6英寸玻璃轉接板，(b)鍵合在玻璃轉接板晶圓上的芯片，(c)集成金剛石-芯片-玻璃轉接板(DoCoG)的結構示意圖，(d) DoCoG封裝熱測試配置照片。

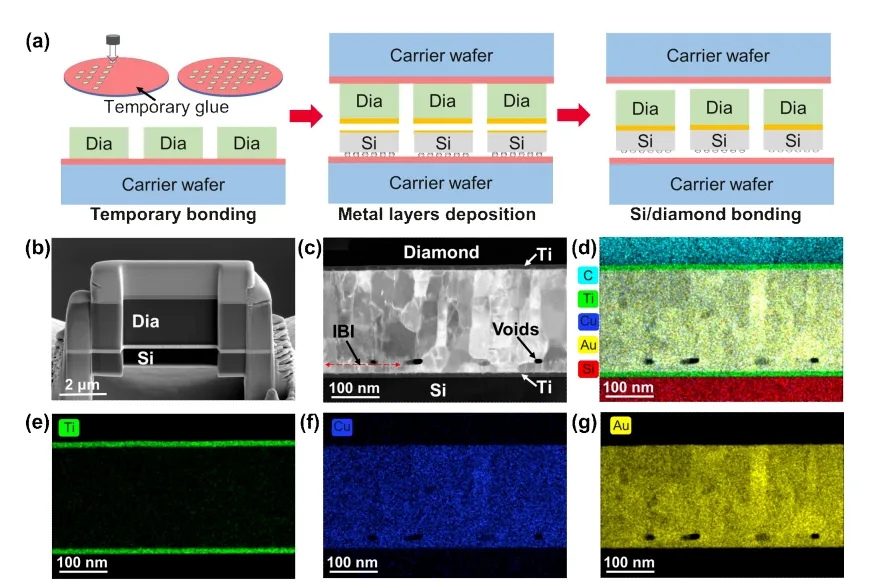

圖2. (a) 金剛石與帶有微凸塊的熱測試芯片鍵合工藝示意圖，(b)金剛石/硅鍵合界面的SEM和 TEM分析，(d)~(g) C、Si、Ti、Cu和Au元素的EDS分布圖。

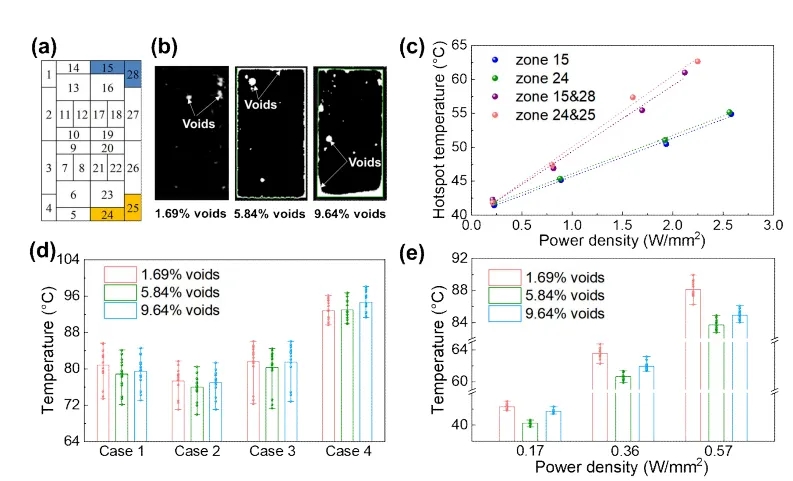

圖3. (a) 熱測試芯片上有28個可獨立控制加熱的區域，(b)金剛石/熱測試芯片鍵合界面的空洞，(c)不同功率密度下的最大熱點溫度，(d)和分別是不同鍵合孔隙率下，以功率密度作為局部高熱流加熱和全局均勻熱流加熱的測量溫度。

       這項研究創新性地融合了金剛石低溫鍵合與玻璃轉接板技術，首次成功將多晶金剛石襯底集成于玻璃轉接板芯片背面，不僅符合電子設備小型化、輕量化的趨勢，更成為芯片高效散熱的突破路徑，推動了金剛石散熱襯底在先進封裝領域的產業化進程。同時，團隊深入研究了玻璃襯底無源器件技術及金剛石襯底散熱技術，為高性能、高集成度、低成本的微系統三維集成提供了有力支撐。
