欧美日韩一区二区三区自拍,97人妻人人揉人人躁人人,极品尤物一区二区三区小说,麻花星空无限传媒制作有限公司,香蕉菠萝黄瓜草莓樱桃榴莲茄子

       電卡制冷技術(shù)基于電介質(zhì)電容器的充放電，實現(xiàn)高效制冷。EC陶瓷和聚合物因其高能量可逆性、高回收率、簡易驅(qū)動和緊湊結(jié)構(gòu)，備受關(guān)注。這些材料適用于現(xiàn)有大規(guī)模生產(chǎn)工藝，展現(xiàn)出固態(tài)制冷技術(shù)的潛力。通過主動電熱再生循環(huán)驗證，EC設(shè)備可實現(xiàn)大溫度跨度，媲美傳統(tǒng)制冷技術(shù)。靜電驅(qū)動的聚合物薄膜制冷器是重要突破，適用于受限環(huán)境。但為提升總功率，需增加EC材料，導(dǎo)致工作體增厚和傳熱時間延長。因此，研究需探索更高效的EC材料以提高制冷性能。

       EC聚合物因柔韌性、低密度和電學(xué)穩(wěn)定性在制冷中作用顯著，但低熱導(dǎo)率（0.2 W·m?1·K?1）和高電場需求是其效率挑戰(zhàn)。富含聚合物的納米復(fù)合材料有望提升ECE和熱導(dǎo)率，同時保持軟材料特性。常用高介電常數(shù)（k）鐵電無機(jī)氧化物納米粒子作填料，可放大電場變形，促進(jìn)界面極化，增強ECE。Chen等人通過（P(VDF–TrFE–CFE)）/ZrO2納米復(fù)合材料改善了極化和ECE，ZrO2的介電常數(shù)（ε~30）與基礎(chǔ)三元聚合物（ε~45）相近，界面內(nèi)場變形顯著。

       上海交通大學(xué)錢小石教授課題組通過在弛豫鐵電聚合物P(VDF-TrFE-CFE)中創(chuàng)新性地引入低介電常數(shù)納米金剛石填料(ND)，成功實現(xiàn)了電卡制冷效應(yīng)、導(dǎo)熱性能及擊穿場強的顯著提升。這一成果在《Nature communications》上以“低介電納米材料助力高介電鐵電聚合物實現(xiàn)可持續(xù)電卡制冷”為題發(fā)表。研究團(tuán)隊在市售弛豫鐵電聚合物中引入ND，旨在優(yōu)化納米復(fù)合材料的導(dǎo)電率、電學(xué)穩(wěn)定性和熱導(dǎo)率。通過降低聚合物電介質(zhì)的介電響應(yīng)，混合物在添加少量ND后，顯著增強了極化和ECE性能。特別地，當(dāng)ND含量為2.6%時，ECE提升高達(dá)60%，較之前報道的高介電常數(shù)填充物性能提升近70%。同時，由于ND含量較低，納米復(fù)合材料的熱導(dǎo)率也提升了75%，為電卡制冷技術(shù)的可持續(xù)發(fā)展提供了新途徑。

        通過原位XRD實驗表明ECE的提升源于納米復(fù)合材料中非極性-極性相變能壘的降低。靜電力顯微鏡（EFM）測試揭示ND-聚合物界面電位顯著增長，這可能直接增強了材料的極化性能?；贓CE與導(dǎo)熱性的雙重提升，我們開發(fā)了連續(xù)旋轉(zhuǎn)循環(huán)的EC制冷裝置模型。數(shù)值分析顯示，納米復(fù)合材料作為核心制冷元件可大幅增強EC設(shè)備的制冷能力和效率。在10K溫差下，采用T-ND-2.6%納米復(fù)合材料的制冷裝置，其制冷系數(shù)（COP）高達(dá)5.3（三元共聚物僅為0.8），且制冷功率保持在240W以上，較純?nèi)簿畚镅b置提升10倍。

圖1. 基礎(chǔ)三元共聚物和 ND 摻雜納米復(fù)合材料的總體性能。

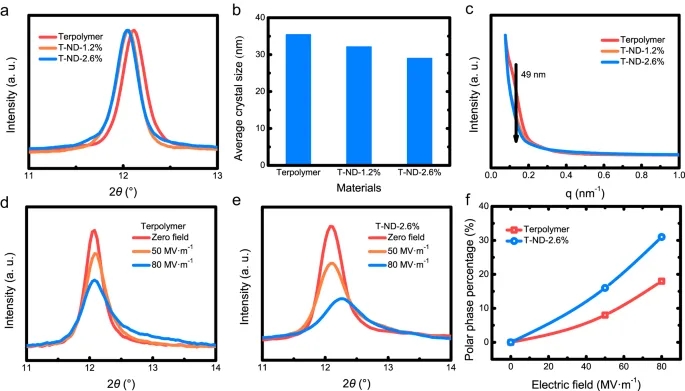

圖2.  SAXS 和原位 WAXD 測試表明，低 k ND 可以降低三元共聚物相變的能量勢壘。

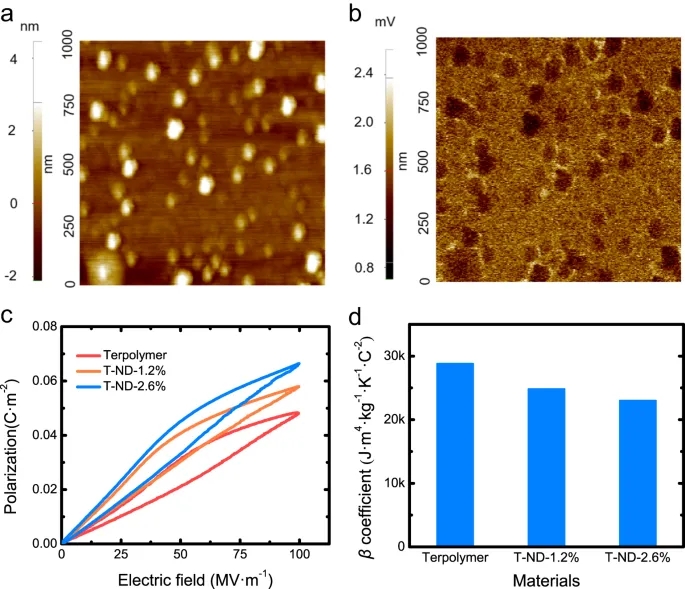

圖3. 極化增強主要原因的特征。

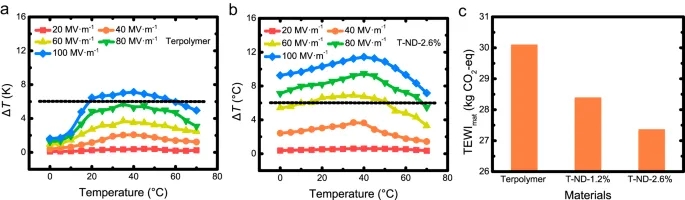

圖4. 摻入 ND 的納米復(fù)合材料的環(huán)保性。

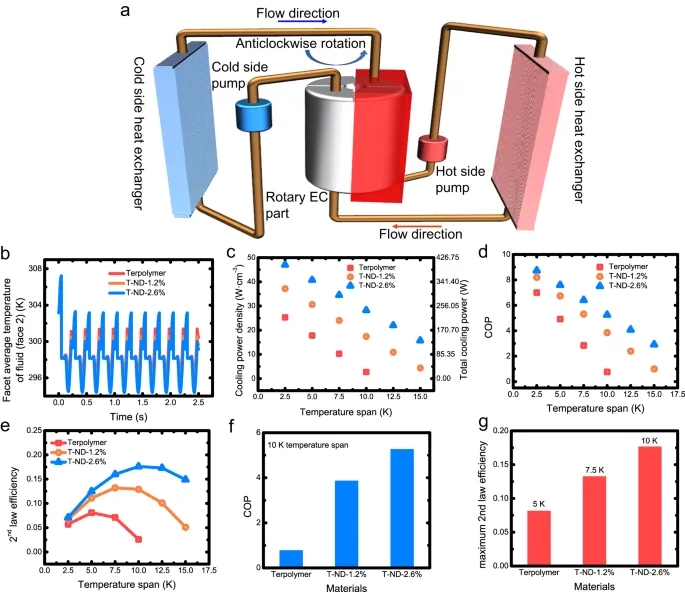

圖5. 基于流固耦合的電子制冷機(jī)的制冷性能。

*部分圖片來自互聯(lián)網(wǎng)，無法核實真實出處，如涉及侵權(quán)，請直接聯(lián)系刪除。
