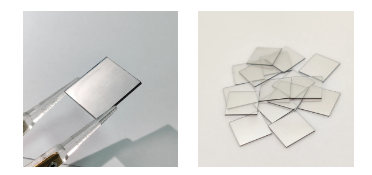

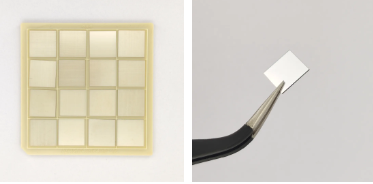

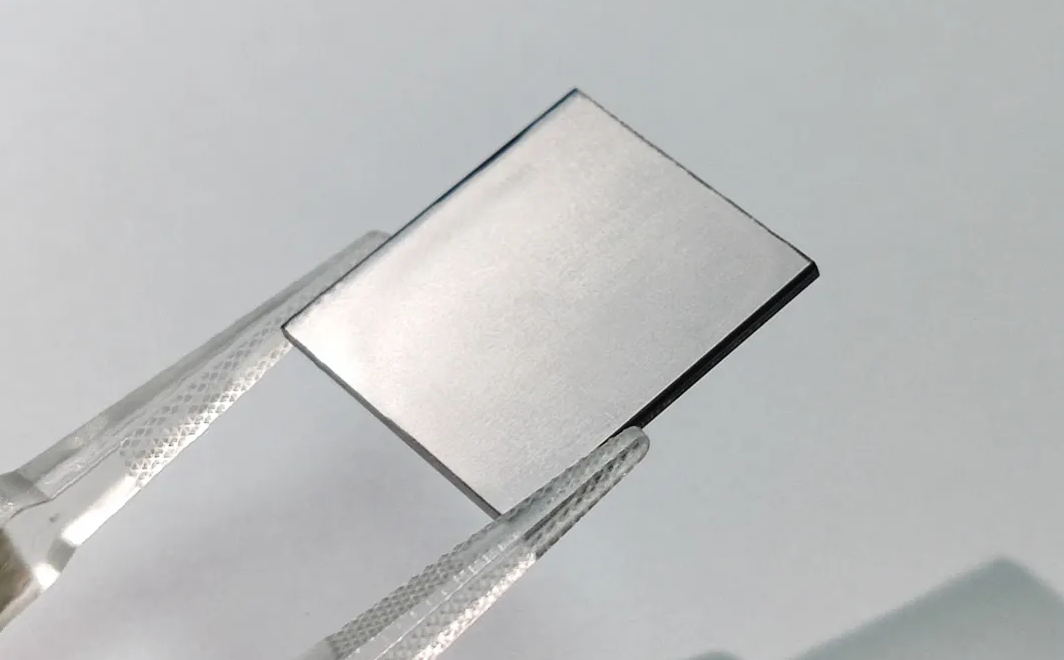

       在追求極致性能與效率的時代，一場由CVD金剛石芯片引領的科技革命正悄然興起，它如同一顆璀璨的星辰，照亮了半導體產業的未來之路。今天，讓我們一同探索這顆科技明珠的獨特魅力與無限可能！

       與現有半導體材料比，金剛石三大優勢顯著：強化熱管理、優化成本效率、減少CO2排放。傳統功率轉換器中，冷卻系統必不可少且增加負擔。金剛石獨特之處在于電阻率隨溫升反降，故在150℃（功率設備常用工作溫度）下性能優于室溫。相較需大力冷卻的硅或碳化硅器件，金剛石設備僅需維持穩定運行即可。

       金剛石以卓越散熱性能成為高效散熱材料，大幅降低散熱損耗，穩定高溫工作。構建轉換器時，金剛石器件較硅基減重減容一半，較碳化硅減重減容三分之一。設計中需平衡能效、成本、尺寸與重量，金剛石在提升電動汽車能效上尤為突出。成本上，金剛石芯片設計成本較碳化硅低約30%，因材料需求少且熱管理好。效率上，金剛石減損至碳化硅三分之一，體積可減四倍，節能顯著。體積重量?jī)?yōu)化上，金剛石提高開關頻率，無源元件體積減四倍，散熱器設計更精簡，推動系統輕量化與緊湊化新突破。

       金剛石以其卓越的絕緣性著稱，擊穿電場強度高達10 MV/cm，遠超硅、SiC及GaN，即便薄片形態也保持高絕緣，耐高壓。在5G領域，金剛石基板憑借優異導熱性，助力高功率元件散熱，保障運行穩定，滿足5G設備對高效散熱的迫切需求。隨著5G數據激增，金剛石襯底成為解決高頻高功率密度挑戰的關鍵。

       市場預測顯示，全球金剛石半導體基材市場正快速增長，預計2030年達3.42億美元，CAGR為12.3%。亞太地區，特別是中日韓，因電子半導體需求強勁，將主導市場，貢獻超40%的全球收入。

*文章僅作行業交流分享，如涉及侵權，請聯系刪除。
