AI、深度學習、云計算、超算等前沿科技驅動科技飛躍，共同基石為高性能芯片。谷歌、亞馬遜、英特爾、英偉達、AMD等全球科技巨頭正深耕該領域；華為、阿里、百度、騰訊等中國企業亦積極貢獻，共促AI浪潮。未來，CPU、GPU、ASIC、FPGA等智能硬件芯片將迎來爆發式增長。

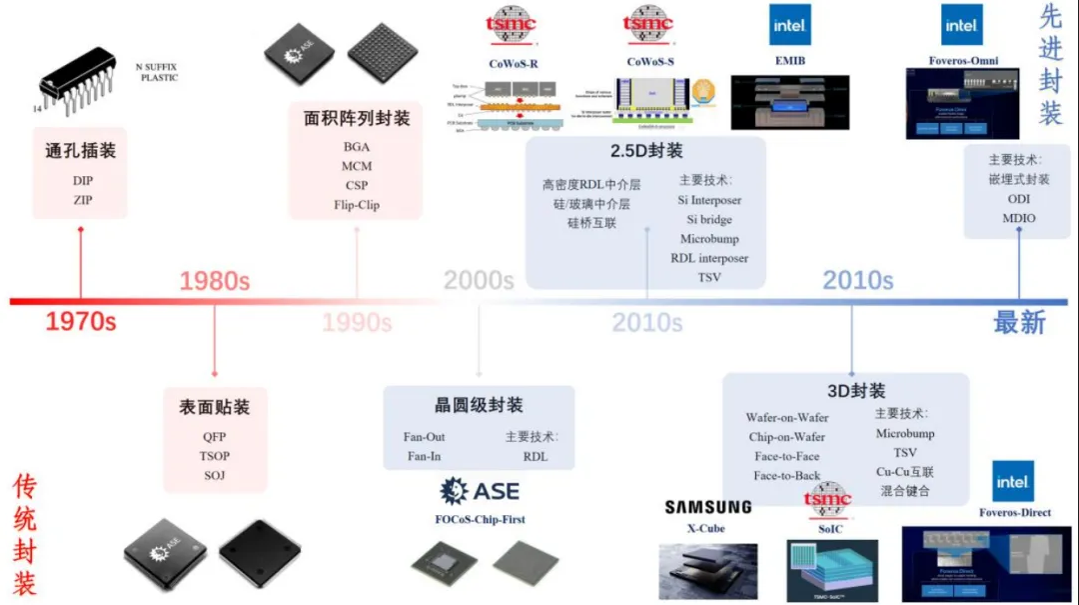

半導體及芯片發展延續摩爾定律，追求晶體管制程縮小以提升性能、降功耗、減成本。但納米級制程面臨量子隧穿效應導致的技術障礙和高成本低良率挑戰。蘋果等通過談判降低成本應對。摩爾定律放緩下，先進封裝技術成關鍵，通過優化連接集成不同元件，提升集成度，降低成本。帶倒裝芯片、晶圓級封裝、系統級封裝及2.5D/3D封裝等均為先進封裝代表，后者增速領先。
什么是2.5D封裝？TrendForce報告稱，聊天機器人等生成式AI應用的激增，促使2023年AI服務器開發顯著擴張并高度依賴高端芯片，預計2024年將推動先進封裝產能增長30%~40%。先進封裝位于晶圓制造與封測交集，涉及IDM、代工及封測企業，市場高度集中。全球六大廠商占超80%份額，含英特爾、三星（IDM），臺積電（代工），及日月光、Amkor、JCET（封測前三）。

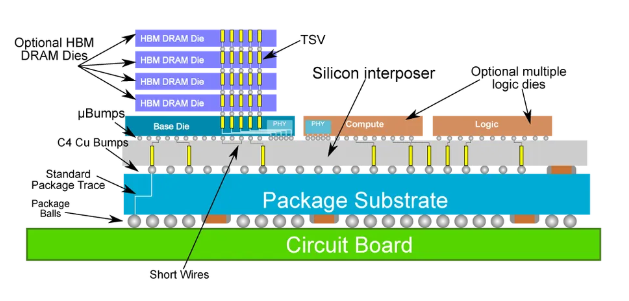

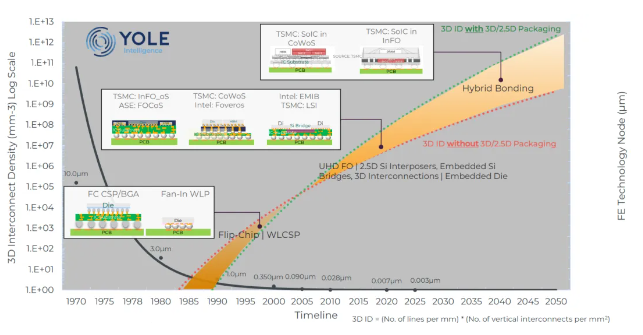

Yole報告預測，2021年先進封裝市場規模達375億美元，占整體44%，預計2027年將增至53%，約650億美元。其中，2.5D/3D封裝廣泛用于PU、ASIC、FPGA、3D NAND、HBM、CIS等。2.5D封裝技術自2010年代興起，為異構芯片高密度集成提供解決方案，采用三層立體結構：芯片微凸塊倒裝、含TSV介質層連接上下層、介質層倒裝至基板。此復雜結構旨在縮短芯片間距離，提升運算速度、信號質量并降低能耗，推動封裝技術進入2.5D時代。

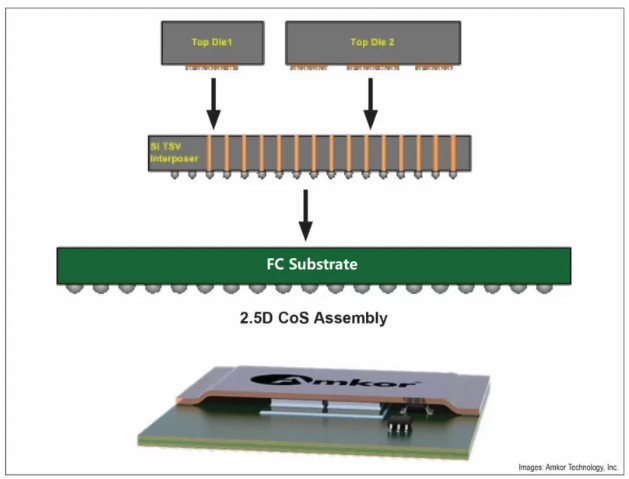

HBM需高連接密度，傳統FCBGA無法滿足，故采用2.5D硅介質層技術。SoC設計多樣，部分采用2.5D封裝整合SerDes與主芯片。高端芯片趨向多小芯片設計，通過2.5D封裝提升良率、降低成本。2.5D中TSV技術實現高密度連接，OSAT廠完成。Amkor引領2.5D封裝，推出CoS與CoW平臺，分別自2014年和2018年量產。CoS先貼介質層再貼芯片，采用RDL First提升良率。

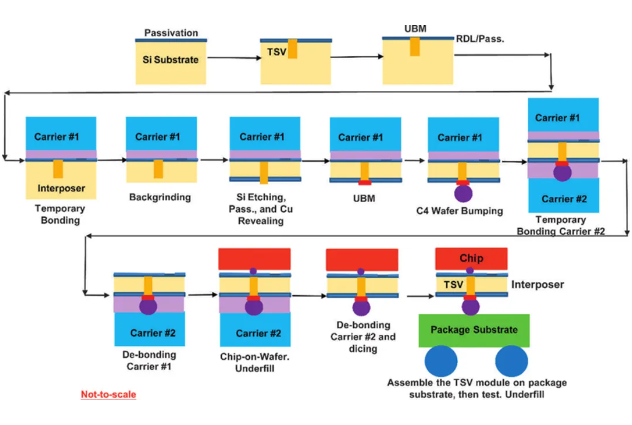

CoW封裝是CoS的升級，利用硅晶圓作基板，先芯片貼介質層再晶圓級塑封，最后連基板。其優勢在于增強的物理結構，適應大芯片與介質層封裝。HDFO作為無TSV的CoW變種，實現高密度連接與低成本，是異構封裝新趨勢，已應用于網通、服務器及GPU/FPGA。臺積電CoWoS技術結合CoW與oS，提升性能、降低功耗并縮小尺寸，鞏固其封裝技術領導地位。CoWoS關鍵技術涵蓋多芯片集成、高密度硅介質層互連及高效散熱。
CoWoS封裝高效散熱，維持高性能計算穩定，通過多層熱沉、TSV及復雜熱管理結構優化散熱。其非凝膠型TIM提升熱導率與可靠性。高集成度下，CoWoS雖成本高但散熱優越。CoS則簡化封裝，低熱阻但高功率下散熱受限，需額外散熱措施。金剛石熱沉材料因其卓越熱導率等特性，成為熱管理新寵。

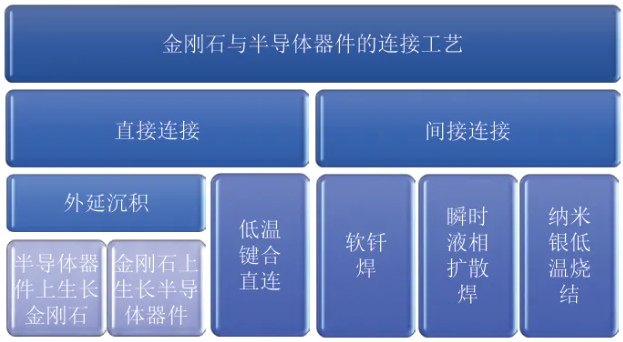

當前，Si、SiC、GaN等半導體材料熱導率有限，難以滿足大功率電子器件散熱需求。金剛石以其超高熱導率成為未來散熱方案焦點，單晶與多晶均優于傳統材料。金剛石與半導體直連技術是關鍵，直接影響散熱效果，主要方式包括沉積工藝和低溫鍵合技術。

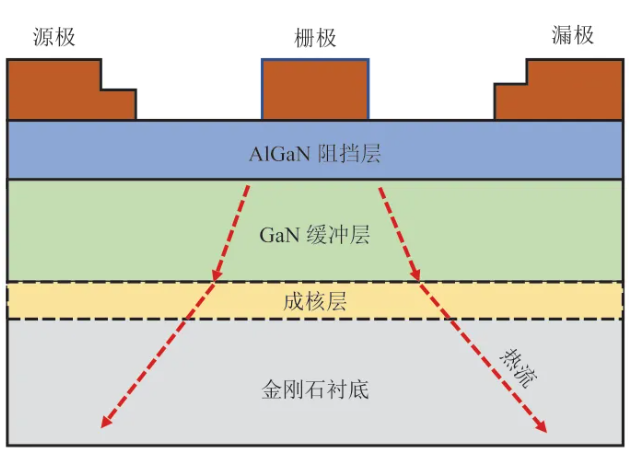

直接在半導體器件上沉積金剛石可提高散熱，但面臨熱膨脹適配和CVD工藝高溫刻蝕挑戰。低溫鍵合技術可規避此問題，用金剛石作熱沉基板，簡化制備工藝。然而，低溫鍵合對表面平整度等要求高，控制難度大，良品率低，尤其是大尺寸樣品。目前，間接連接封裝如焊料軟釬焊等工藝在半導體行業更成熟，適用于大規模應用。
*文章僅作行業交流分享，如涉及侵權，請聯系刪除。
